| ブーリアンオブジェクトを作成する |
 |
|
|
|
|
|

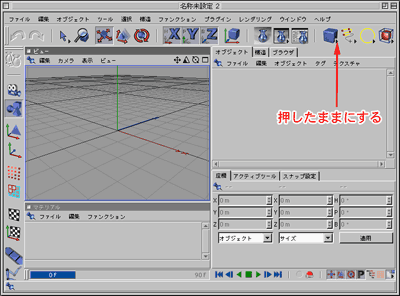

の右下にある▲を押したままにします。 |
 |
|
|
|
|
| ポップアップが表示されます。その中から立方体を選択します。 |
 |
|
|
|
| 同様に球体を選択します。 |
 |
|
|
|

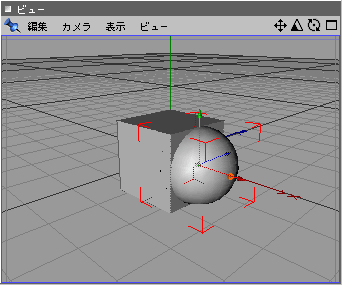

| ビューウィンドウに立方体と球体が表示されます。赤矢印をドラッグして、それぞれの位置をずらします。 |
 |
|
|
|

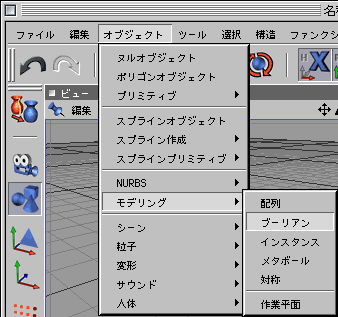

| オブジェクトメニューから「モデリング」「ブーリアン」を選択します。 |
 |
|
|
|

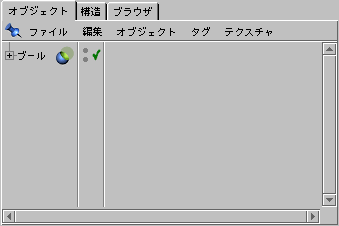

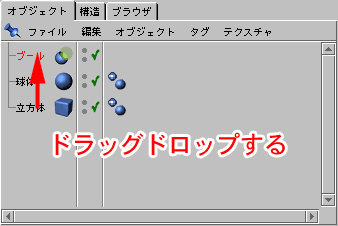

| オブジェクトマネージャー内にブールというオブジェクトが作成されているはずです。その中に立方体をドラッグドロップします。 |
 |
|
|
|

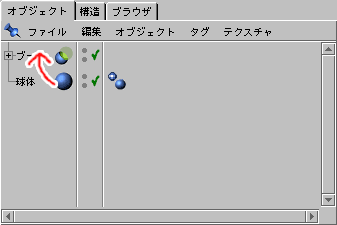

| 同様に球体をドラッグドロップします。 |
 |
|
|
|
| オブジェクトマネージャーは右図のようになっているはずです。 |
 |
|
|
|

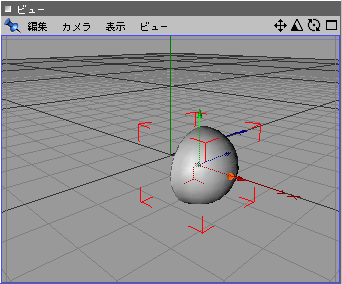

ビューウィンドウでは半円形の球が表示されます。つまり球体が立方体で切り抜かれた状態(差分)になっています。
今度は逆に立方体を球体で切り抜かれているように変更します。 |
 |
|
|
|

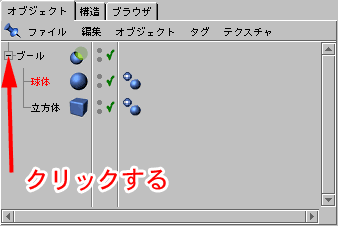

| オブジェクトマネージャーの中に表示されているブールの文字の左側の+マークをクリックします。クリックすると先ほどの球体と立方体が表示されます。 |
 |
|
|
|

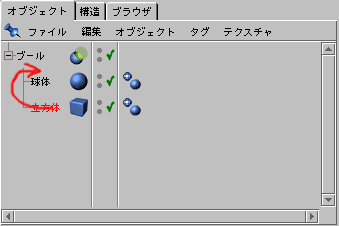

| 立方体をドラッグしてブールと球体の文字の間に移動させます。 |
 |
|
|
|

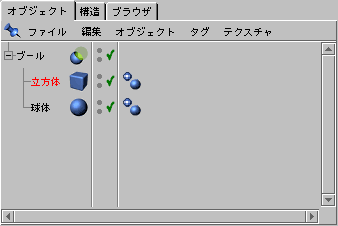

| 右図のようになっているはずです。 |
 |
|
|
|

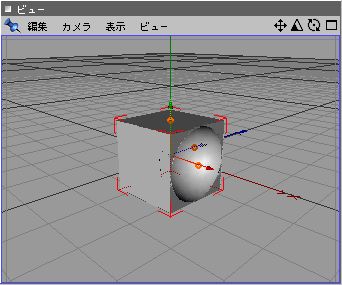

| ビューウィンドウには立方体の一部が球体で切り抜かれた状態になって表示されています。 |
 |
|
|
|
|
|
|
|
|
|
|
