非接触温度センサー(NCIR)の値を表示する

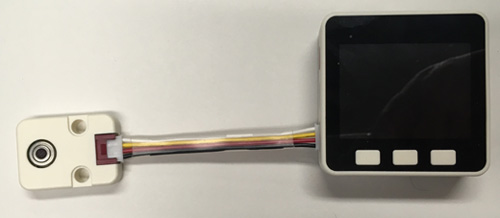

M5 Stack本体のPORT A（ポートA）に非接触温度センサー(NCIR)を接続します。

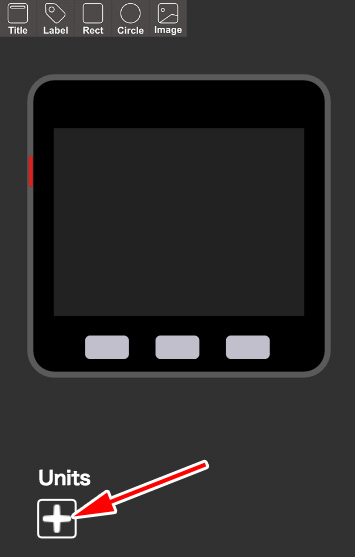

矢印で示すUnitsの文字の下にある「＋」のボタンをクリックします。

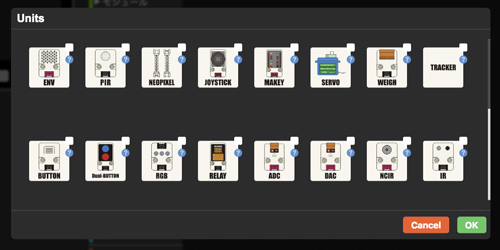

M5 Stackで使えるモジュールの一覧が表示されます。この中から非接触温度センサー(NCIR)を選択します。画面に見当たらない場合はスクロールさせると出てきます。

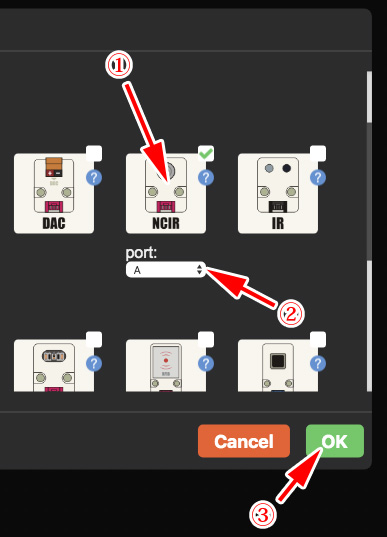

非接触温度センサー(NCIR)のアイコンをクリックします。クリックするとチェックマークが表示されます。次に接続したポートを選択します。ここではAを選択します。
選択したら「OK」ボタンをクリックします。

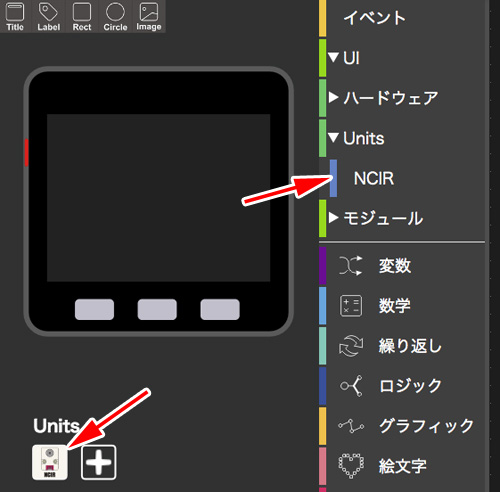

追加されるとUnitsの文字の下に非接触温度センサー(NCIR)のアイコンが表示されます。また、Unitsカテゴリ内に「NCIR」のカテゴリが追加されます。このカテゴリ内に使用できるブロックが表示されます。

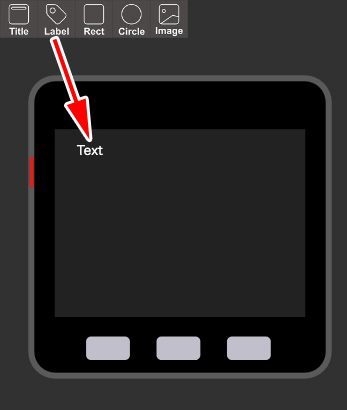

LabelのアイコンをM5画面上にドラッグドロップします。このラベル文字に非接触温度センサー(NCIR)の値を表示します。

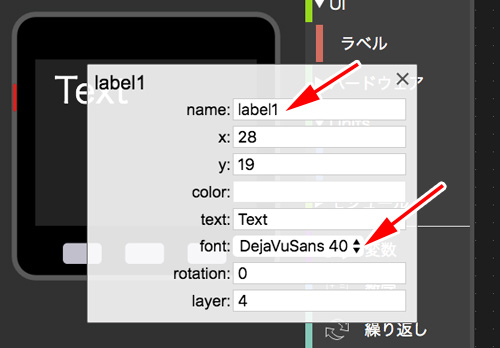

Labelの名前をlabel1にします。fontは少し大きめの文字で表示されるフォントを選択します。

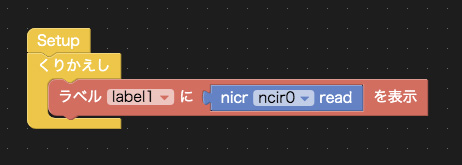

ブロックを以下のように組み立てます。

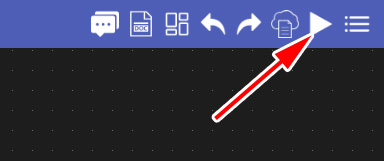

実行ボタンをクリックします。するとM5 Stackにプログラムが転送され実行されます。

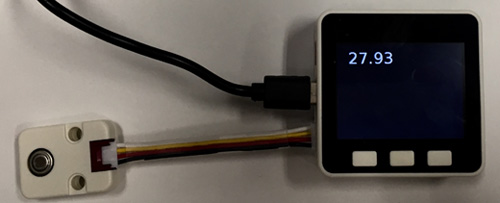

センサーから取得された温度が表示されます。
